Aprovechamiento real del flujo luminoso de una lámpara en función de la tecnología elegida

Se procede a analizar y desarrollar el estudio sobre el rendimiento lumínico real de las lámparas de las siguientes tecnologías. hiLED, VSAP y VMAP, con el fin de poder sacar la equivalencia entre unos equipos y otros.
Se consideran los parámetros recogidos en el Reglamento de Eficiencia Energética de Alumbrado Exterior (RD 1890/2008), legislación española.

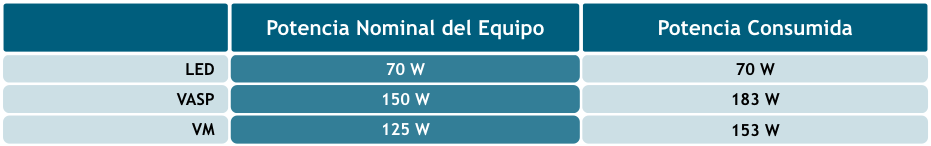

Potencia Real Vs Potencia Consumida

La potencia de la lámpara no es el consumo del equipo, los datos reales de consumo utilizados son:
hiLED

Factor de Mantenimiento

El factor de mantenimiento (fm) es la relación entre la iluminancia media en la zona iluminada después de un determinado período de funcionamiento de la instalación de alumbrado exterior (Iluminancia media en servicio – Eservicio), y la iluminancia media obtenida al inicio de su funcionamiento como instalación nueva (Iluminación media inicial – Einicial). (Según Reglamento de Eficiencia Energética de Alumbrado Exterior (RD 1890/2008).
Se minora la cantidad de luz del equipo para asumir la depreciación lumínica que va a tener.
Según valores de la ITC-EA-06 Reglamento de Eficiencia Energética de Alumbrado Exterior (RD 1890/2008).

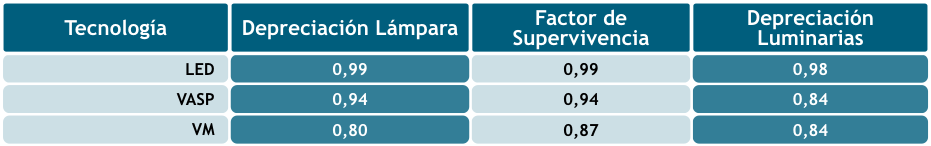

De las tablas se obtienen los siguientes valores en función de la tecnología aplicada:
hiLED

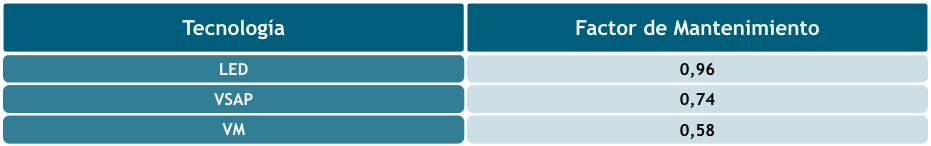

El resultado es el producto de los anteriores factores:
hiLED

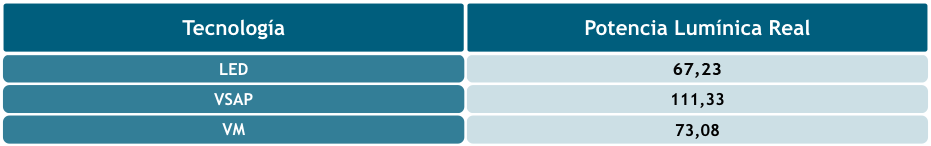

Potencia Lumínica Real

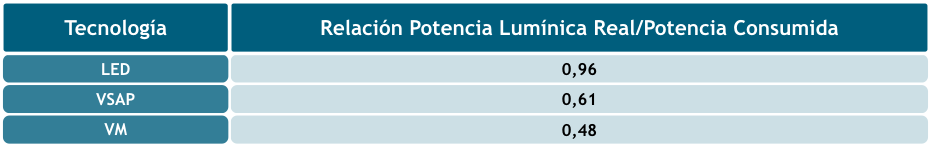

Se obtiene como producto de la potencia consumida por el factor de mantenimiento y calculamos la relación entre la potencia lumínica real y la potencia consumida.
hiLED
hiLED

Factor de Utilización

Según el Reglamento de Eficiencia Energética de Alumbrado Exterior (RD 1890/2008) se define el factor de utilización de la siguiente manera:
Factor de utilización (fu): Es la relación entre el flujo útil procedente de las luminarias que llega a la calzada o superficie a iluminar y el flujo emitido por las lámparas instaladas en las luminarias.
En función del uso tiene unos valores mínimos, cogemos los dos alumbrados tipo, ambiental y funcional y obtenemos el valor medio de ambos mínimo a cumplir, siendo el resultado un 0,60.

Lúmenes/W Efectivos

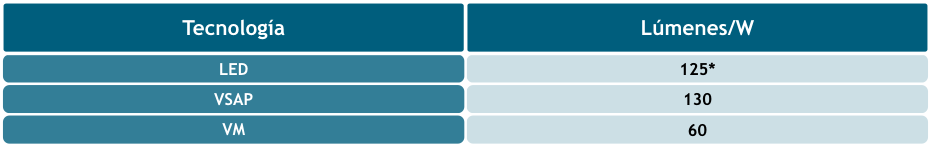

Según la Universidad Politécnica de Barcelona, los datos referencia por tecnología para su rendimiento en lúmenes por Vatio es la siguiente.
hiLED
(*) Al no haber datos para el LED se toman los datos del fabricante, según ensayos propios en laboratorio acreditado.

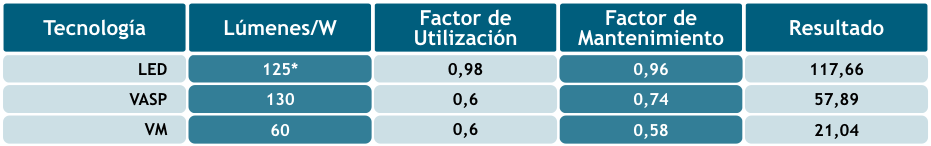

Multiplicamos el rendimiento lumínico, por los factores obtenidos, por un lado el de aplicar el factor de mantenimiento y por otro el de utilización
hiLED
(*) Al no haber datos para el LED se toman los datos del fabricante, según ensayos propios en laboratorio acreditado.

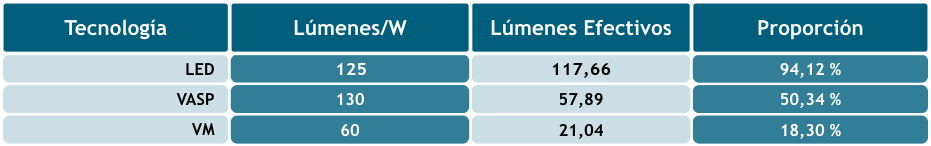

Comparando el resultado con su rendimiento lumínico de estudio.
hiLED

Comparativa

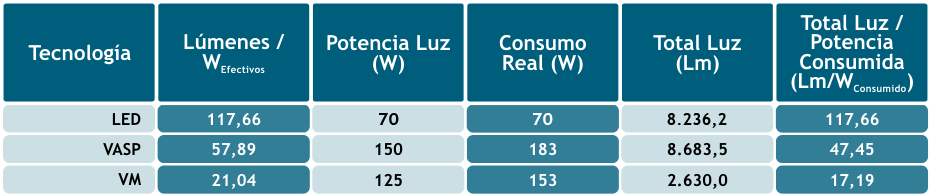

Una vez tenemos los coeficientes y valores obtenidos, procedemos a hacer una simulación comparativa:
hiLED
Con estos valores, se calcula la equivalencia en W de LED para un equipo de 150W de VSAP.
150W x 57,89 lm/W = 8.683,35 lm
8.683,35 lm/117,66 lm/W = 73,80 W de LED

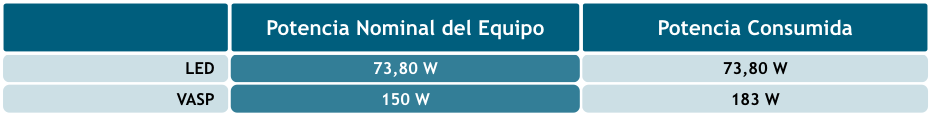

hiLED
Porcentaje de Ahorro = 59,70%

Fuentes

Reglamento de Eficiencia Energética de Alumbrado Exterior (RD 1890/2008) y sus Instrucciones Técnicas ITC-EA 01 a 07
Universidad politécnica de Barcelona
Datos de fabricante según ensayos en laboratorio acreditado
